1、问题代码：F06 F08 过欠压保护问题

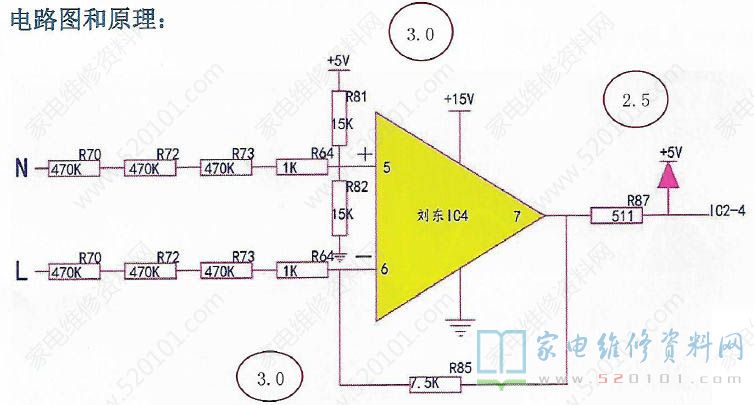

电路图和原理：
该部分电路使用差分放大电路，放大倍数是R85/R70+R72+R73+R64=7.5/1411倍。因为运放IC输入阻抗高，IC4U5-U6 交流电压约等于LN电压差=-310v- - +310V，U7=*7.5/1411 易得7脚电压-1.65V_--+1.65V，但单片机和运放都是单电源供电IC不可以辨别负半周的波形，如何才能让负半周波形保留呢?能不能在输入信号测叠加直流电以抬升其波形呢?
大家了解: +5V 经R81和R82分压得+2.5V送至5脚，刚刚大家计算5脚波形应该是0-1.65V此时叠加2.5V直流电5脚波形是2.5-4.15V 正弦半波，依据运放续短特质6脚应该波形一致，7脚波形是50HZ正弦波形0.8-4.15V 。

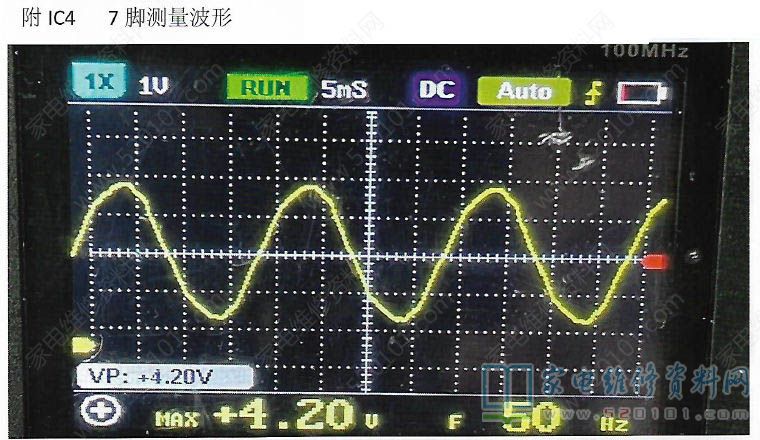

注意:①万用表测量的是有效值，不代表波形。②cPU通过测试7脚波形就了解交流市电电压是不是在合理范围内。

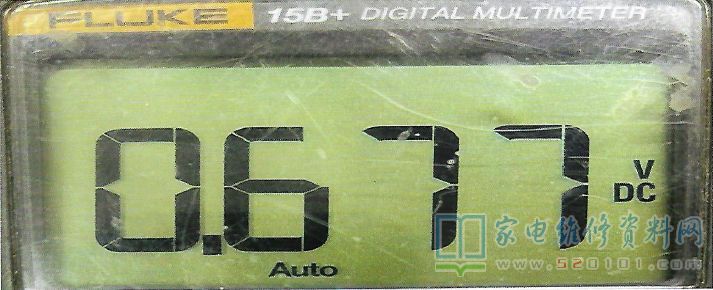

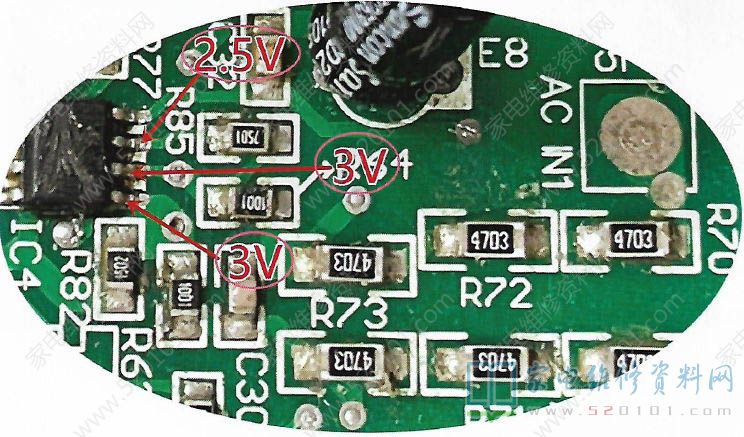

波形异常或波形纹波成分大，都会致使出现类似的问题，师傅们可以去测试右下角的频率，看是不是是标准的50HZ，假如波形异常那样频率就会改变。没示波器的师傅们，可以用万用表测量5脚6脚7脚的电压，应如下图所示:
问题范围和电压:

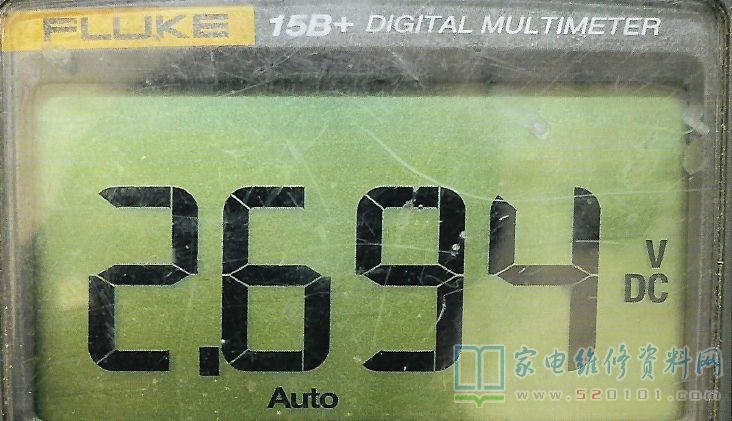

实测5脚电压为2.7V且正弦波形失真。
导致7脚电压变低是什么原因5脚分压的直流电压2.5V发生畸变，经查，R82 15K电阻变为18.3K，更换同规格电阻后测量5脚电压为3V，试机问题排除!

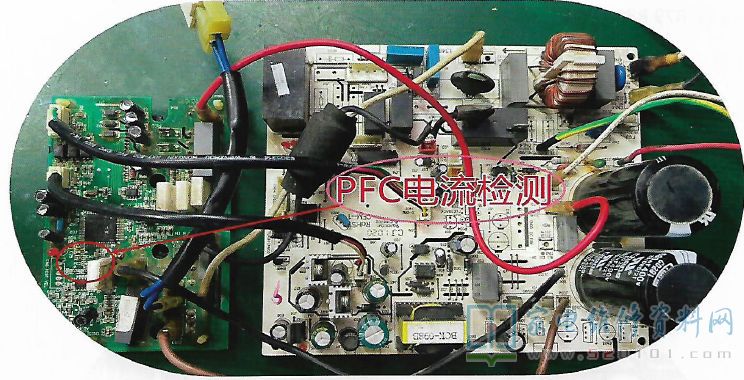

2、问题代码：F17 F08 PFC过电流问题

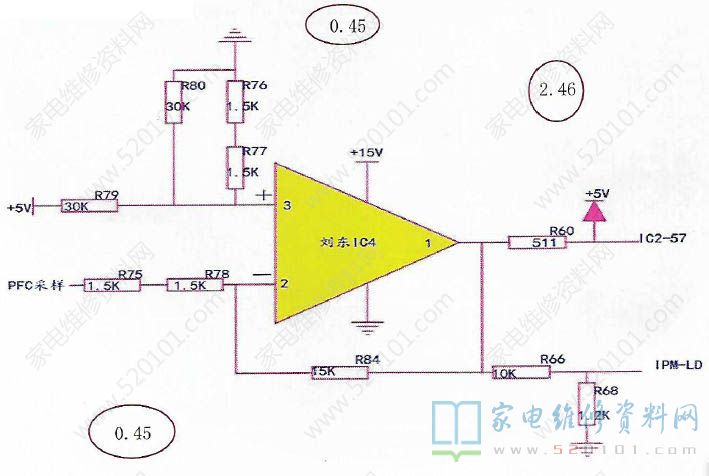

电路图和原理：
该部分电路使用同相放大电路，大家第一需要计算出来同相端的电压，然后再计算出此电路的放大倍数，放大倍数 X 同相电压=输出端电压。
同向端计算办法:+5V经R79 R80 R76 R77四个电阻混连分压得3脚电压为0.41V，计算办法简述: 5÷ R79+R80//x R80// }放大倍数: 1+R84/R75+R78=6，所以1脚电压U1=6X 0.41=2.46v。伴随压缩机工作频率越高PFC采集电流就越大，1脚输出电压就越低。
问题范围和电压:

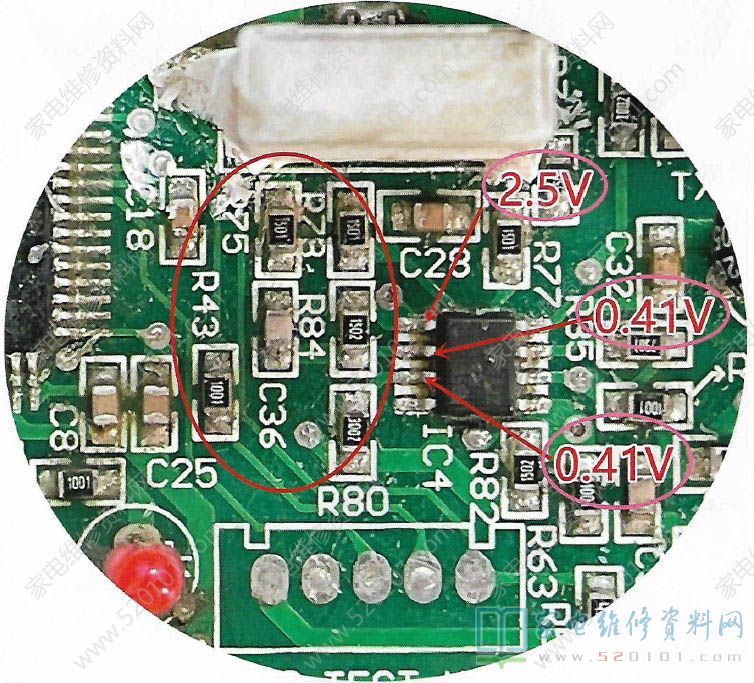

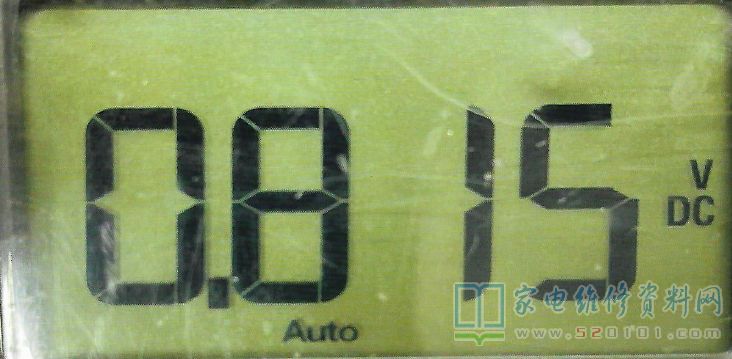

实测3脚电压为0.41V， 1脚电压为0.8V偏高。大家剖析一-下哪些原因导致1脚电压升高呢?
由于3脚同相端电压是正常的0.41V， 所以当1脚电压不正常时，总是是放大倍数出问题了，其关联的3个电阻分别是R84 R75 R78三个电阻，由于放大倍数公式中分母变大才会导致放大倍数变小，从而使输出端电压减少。经查R78 1.5K电阻变为13K，更换同规格 电阻后测量1脚电压为2.5V，试机问题排除!轻松拿下。
3、问题代码：F19 F18 直流变频压缩机失步

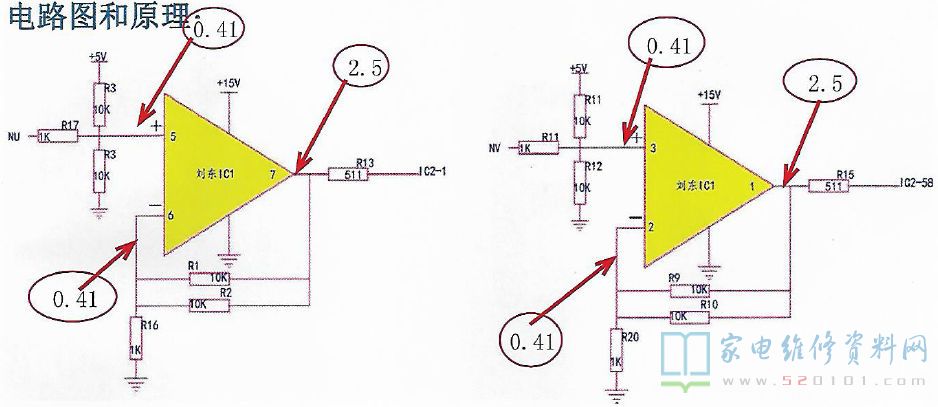

海信压缩机相电流测试只测试UW两相，通过采集R32R3420m2的水泥采样电阻.上的电流信号，经误差放大电路放大将来送至CPU，CPU通过测试1 5 8脚电压波形间接就了解UW电流状况从而判断转子是不是在合理范围内，以便CPU给适合的驱动时序。

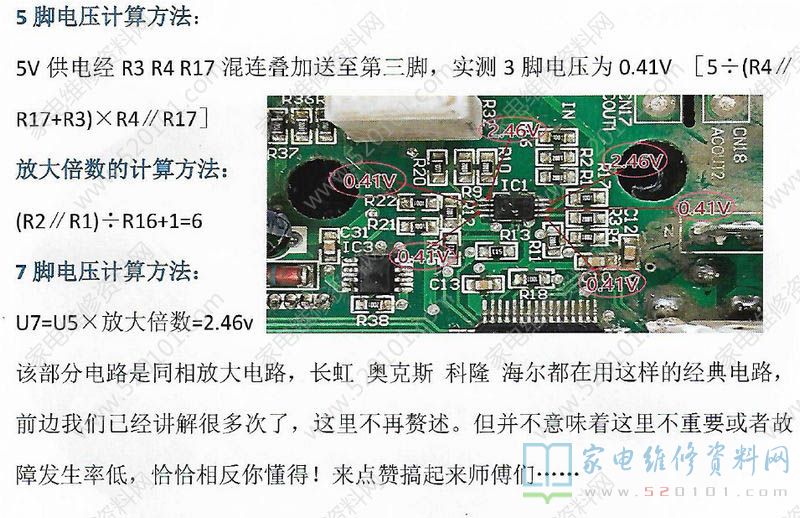

实例修理: F19 问题，测量相电流检出脚IC1-7电压3.8V左右，导致7脚电压不正常是什么原因放大倍数变大还是同向端电压升高?大家测5脚电压，5脚电压是5V经过3个电阻分压得来的0.41V，目前电压偏高依据欧姆定律使电压升高的总是都是偏执电阻发生损毁变大。经查R17电阻变为1.8K，更换同规格电阻后测量5脚电压为0.41V，试机问题排除!轻松拿下。

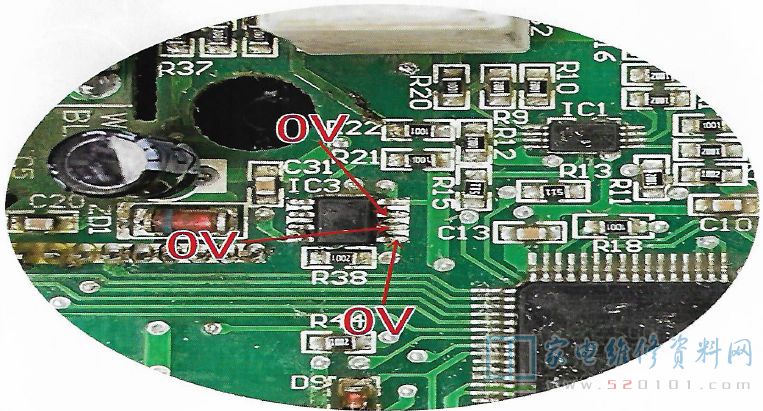

4、问题代码：05 IPM保护问题

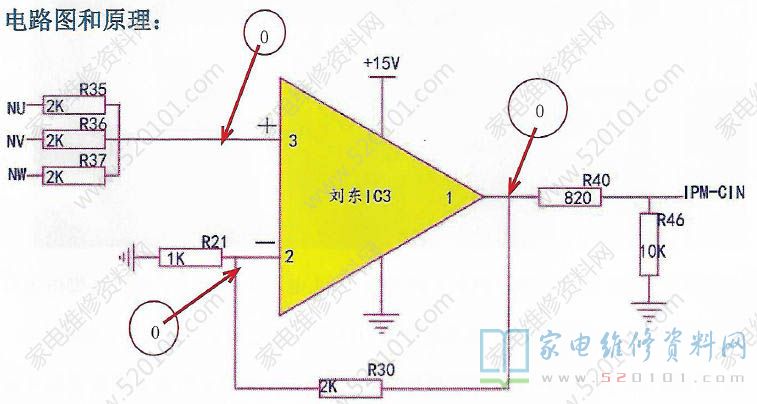

IPM硬件保护，运用的是同相求和运算电路，据刘东说其公式:U1=R30XUnu/R35+R30xUnv/R36+R30xUnw/R37因R35 R36 R37相等可整理如下:U1=R30/R35=Unu+Unv+UnwR35R36R37作为平衡电阻电阻值一样。当平衡电阻失衡时会导致压缩机运作高频时因1输出电压变大而致使IPM-CIN超越0.5V误报问题!
